Уличный коммутатор B-431-4P2C
Уличный неуправляемый коммутатор, 6 портов 10/100 Мбит/с (из них 4 с поддержкой High PoE), PoE бюджет 60 Вт, CCTV режим до 250м, система микроклимата, IP54, от -40 до +50°С |
||
| Цена | ||
| Розн | Опт1 | Опт2 |
| 13 800руб | 13 400руб | 13 100руб |
- Уличный шкаф со встроенным коммутатором BEWARD ST-6HP4 и системой микроклимата
- Степень защиты IP54
- Диапазон рабочих температур от -40 до +50°С
- Входное питание 220В, встроенный автоматический выключатель
- Встроенный коммутатор с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт) и 2 портами Uplink 10/100 Мбит/с
- PoE бюджет 60 Вт суммарно на все порты
- Передача данных и питания на расстояние 250 м на скорости 10 Мбит/с в режиме Extend
Назначение и эксплуатация
Электромонтажный шкаф B-431-4P2C со встроенным 6-портовым коммутатором BEWARD ST-6HP4 является готовым решения для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и рассчитан на работу в неблагоприятных погодных условиях. В коммутаторе BEWARD ST-6HP4 реализована удобная функция переключения режимов работы между “Standard” и “Extend”. В режиме “Standard” коммутатор работает в режиме классического PoE коммутатора. В режиме “Extend” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит/с.
Защита от внешних воздействий
Электромонтажный шкаф B-431-4P2C поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение шкафа и наличие гермовводов, вертикально расположенных на нижней стенке шкафа, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.
Устройство шкафа
В электромонтажном шкафу установлено термореле с системой обогрева, включающейся и выключающейся автоматически при заданной температуре, пакетный выключатель для коммутации напряжения 220 В, коммутатор с 4 портами PoE с бюджетом на 60 Вт и двумя портами RJ-45, работающими на скоростях 10/100 Мб/с. Для подключения кабелей питания (220 В) и кабелей витая пара, B-431-4P2C имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.
| Общие характеристики | |
| Мощность обогрева | 50 Вт (2х25 Вт) |
| Температура вкл/выкл нагревателя | 10 / 20°С |
| Материал корпуса шкафа | Металл (толщина 1.2 мм) |
| Коммутатор | |
| Интерфейсы | 4 порта RJ-45 10/100Base-TX (все с High PoE), |
| 2 порта RJ-45 10/100Base-TX, | |
| автоопределение MDI/MDIX на всех портах | |
| Дальность передачи | 0 ~ 100m По умолчанию |
| 0 ~ 250m При включении режима Extend (10 Мбит/с) | |
| Стандарты PoE | IEEE 802.3af Power over Ethernet/PSE |
| IEEE 802.3at Power over Ethernet Plus/PSE | |
| Тип питания PoE | End-Span |
| Архитектура | Store and Forward |
| Размер таблицы MAC-адресов | 2K MAC с функцией автоматического обновления |
| Коммутационная матрица | 1.8 Гбит/с |
| Пропускная способность | 0.89 Mpps @64 Б |
| Максимальный размер пакета | 1536 байт |
| Управление потоком | Все порты поддерживают управление потоком 802.3x |
| в дуплексном и полудуплексном режимах | |
| Эксплуатация | |
| Тип входного питания | 220 В (AC) |
| Потребляемая мощность | До 113 Вт |
| Выходная мощность PoE | До 30 Вт на порт (52 В (DC)) |
| Бюджет PoE | 60 Вт |
| Рабочий диапазон температур | От -40 до +50°С |
| Класс защиты | IP54 |
| Размеры (шхвхг) | 400х310х120 мм |
| Вес | 5 450 г |
| Способ монтажа | Настенный |
| Комплектация | |
| Комплект поставки | Электромонтажный шкаф (с установленным оборудованием внутри) |
| Коммутатор ST-6HP4 | |
| Клеммник для подключения заземления | |
| Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт) | |
| Замок-защелка для крепления на DIN-рейку | |
| Автоматический выключатель модульный, двухполюсный (6 А) | |
| Система микроклимата | |
| Ключ | |
| Упаковочная тара | |
Внимание! В уличных условиях обязательно использование заземления.

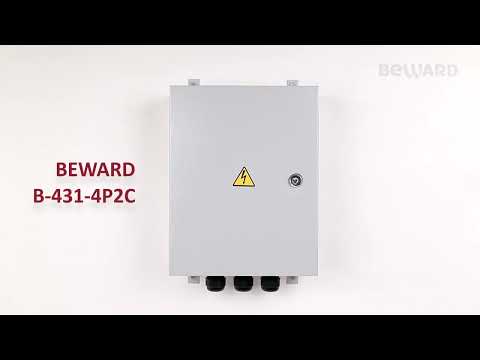

Демонстрационные видеоролики:
